付属のステレオ リンク・キットを使用すると、特別なステレオ リンク・ケーブルを介して 2 つのユニットをリンクできます。2 つのディレイをリンクすると、1 つのデバイスがマスターになり、もう 1 つがスレーブになります。
- ステレオリンクされたアナログディレイのペアでは、マスターデバイスがスレーブデバイスの DELAY TIME、TIME RANGE (0.5x/1.0x)、FEEDBACK、LFO RATE、LFO SHAPE、および LFO AMOUNT 設定を制御します。
- DRIVE、OUTPUT、MIX コントロールはアナログで、独立して制御され、リンクされていません。
- TAP/CV 入力は、マスターからスレーブへのステレオ リンクを介してのみ機能します。
- マスターが受信したすべての MIDI メッセージは、MIDI システムエクスクルーシブ (SysEx) メッセージを除いてスレーブにエコーされます。
取り付け方法
スレーブデバイスに接続するためのステレオリンク・ケーブルコネクタの端には、追加のワイヤー・ループバックがありますのでご注意ください。

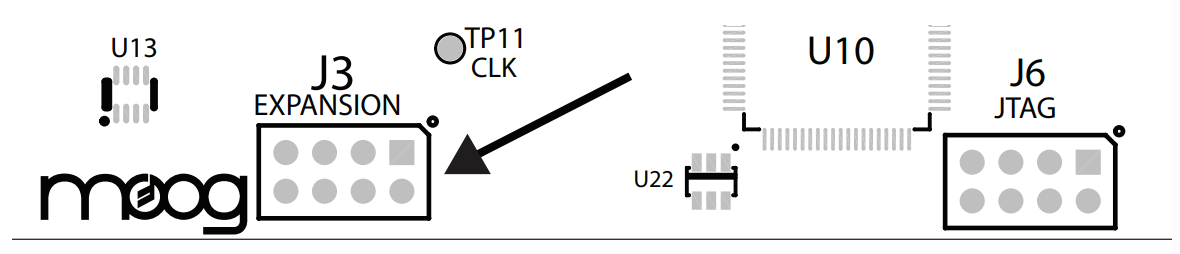

- アナログディレイ回路基板の中央下端にあるJ3というラベルの付いた拡張コネクタを探してください。
- ケーブルを接続する際は、赤いストライプがアナログディレイ・モジュールの背面（シャーシに接続する側）を向くようにしてください。
- ワイヤーループのない端を、マスターユニットとして使用するディレイに接続してください。
- ワイヤーループのある端を、スレーブユニットに接続してください。
- 2台のユニットをステレオモードでリンクしている場合、スレーブユニットのTIMEコントロールとFEEDBACKコントロールは無効になります。
