Matriarch のフィルターは、SERIES（シリーズ＝直列）、PARALLEL（パラレル＝並列）、STEREO（ステレオ） の 3 つの選択可能なモードのいずれかで動作します。FILTER MODE スイッチの現在の設定に応じて、VCF 1 は ハイパス または ローパス・ モードのいずれかで動作することができ、一方で VCF 2 は常に ローパス 動作を維持します。フィルター以降の信号経路ではステレオ対応となっています。
Matriarch のフィルターは、Moog Model 10 モジュラー・シンセサイザーに搭載されているクラシックな Moog 904A 24dB/oct の電圧制御ローパス・フィルターをベースにしています。Matriarch の VCA 1 および VCA 2 はどちらも 24 dB per octave（4 ポール）で動作し、シンセサイザーにクラシックな Moog フィルター・スロープを与えています。
目次
- Filter Mode
- HP/LP (バンドパス・フィルター) - SERIESモード（スイッチ左）
- LP/LP (トゥルー・ステレオ) - STEREOモード（スイッチ中）
- HP/LP (ノッチ・フィルター) - PARALLELモード（スイッチ右）

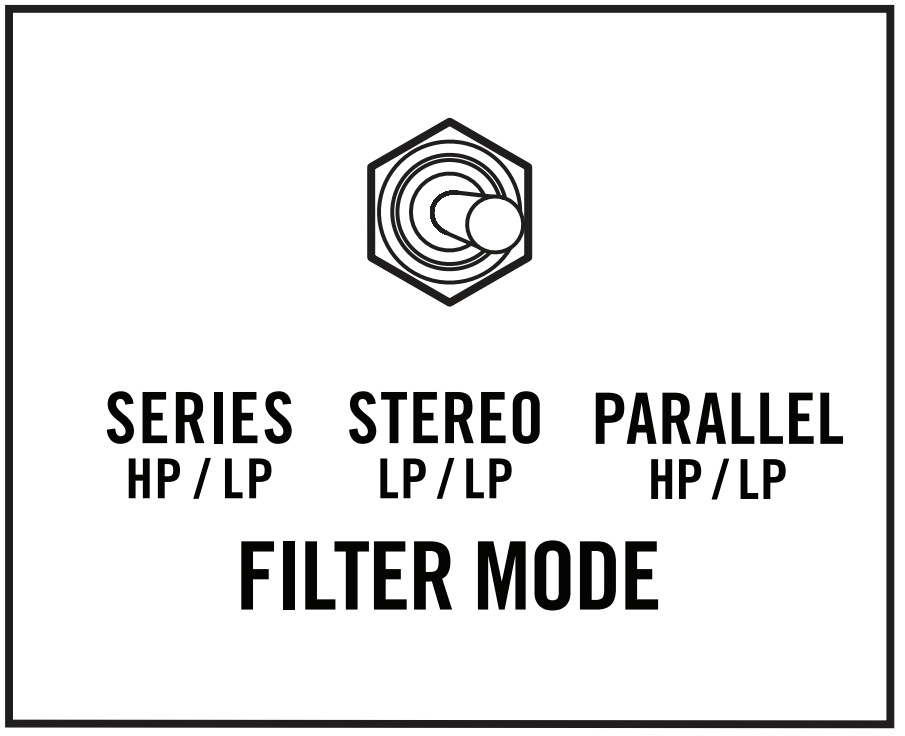

Filter Mode
この 3 ポジション・スイッチを切り替えることで、VCF 1 と VCF 2 がどのように構成され、どのように相互作用するかを定義します。
HP/LP (バンドパス・フィルター) - SERIESモード（スイッチ左）
このモードでは、VCF 1 はハイパス・フィルター(HP)として構成され、VCF 2 はローパス・フィルター(LP)として構成されます。信号はミキサー・モジュールから VCF 1（ハイパス）に送られ、その後 VCF 2（ローパス）へとルーティングされます。VCF 2 からの MONO 出力信号は、VCA 1 と VCA 2 の両方に供給されます。
バンドパス・フィルター
ハイパス・フィルターは低域周波数を遮断し、ローパス・フィルターは高域周波数を遮断します。2 種類のフィルターを同一のカットオフ周波数で直列に組み合わせることで、バンドパス・フィルターが作られます。
シリーズ（直列）シグナルパス
各ステージは、前段の出力を処理します。ハイパスをローパスに直列で処理することは、バンドパス・フィルターを作成するための基本となります。
HP/LP シグナルフロー
LP/LP (トゥルー・ステレオ) - STEREOモード（スイッチ中）
このモードでは、VCF 1 と VCF 2 はそれぞれ独立したローパス・フィルターとして動作します。両方ともミキサー・モジュールから同一の信号を受け取ります。VCF 1 は VCA 1 に、VCF 2 は VCA 2 にルーティングされます。
これにより、出力まで完全に独立した トゥルー・ステレオ の信号経路が作られます。
トゥルー・ステレオ シグナルパス
トゥルー・ステレオ シグナルパスとは、左チャンネルと右チャンネルのオーディオ信号が、どの段階でも加算や部分的な結合を行うことなく、最初から最後まで完全に独立して処理されることを意味します。
LP/LP シグナルフロー
HP/LP (ノッチ・フィルター) - PARALLELモード（スイッチ右）
このモードでは、VCF 1 は ハイパス・フィルターとして、VCF 2 はローパス・フィルターとして構成されます。両方ともミキサー・モジュールから同一の信号を受け取り、それぞれの出力は合成されてモノラル信号となり、VCA 1 と VCA 2 の両方に供給されます。
ノッチ・フィルター
パラレル（並列）シグナルパス
信号は独立して処理された後、合成されます。ハイパスとローパスを並列で処理することは、ノッチ・フィルターを作成するための基本となります。
HP/LP シグナルフロー
