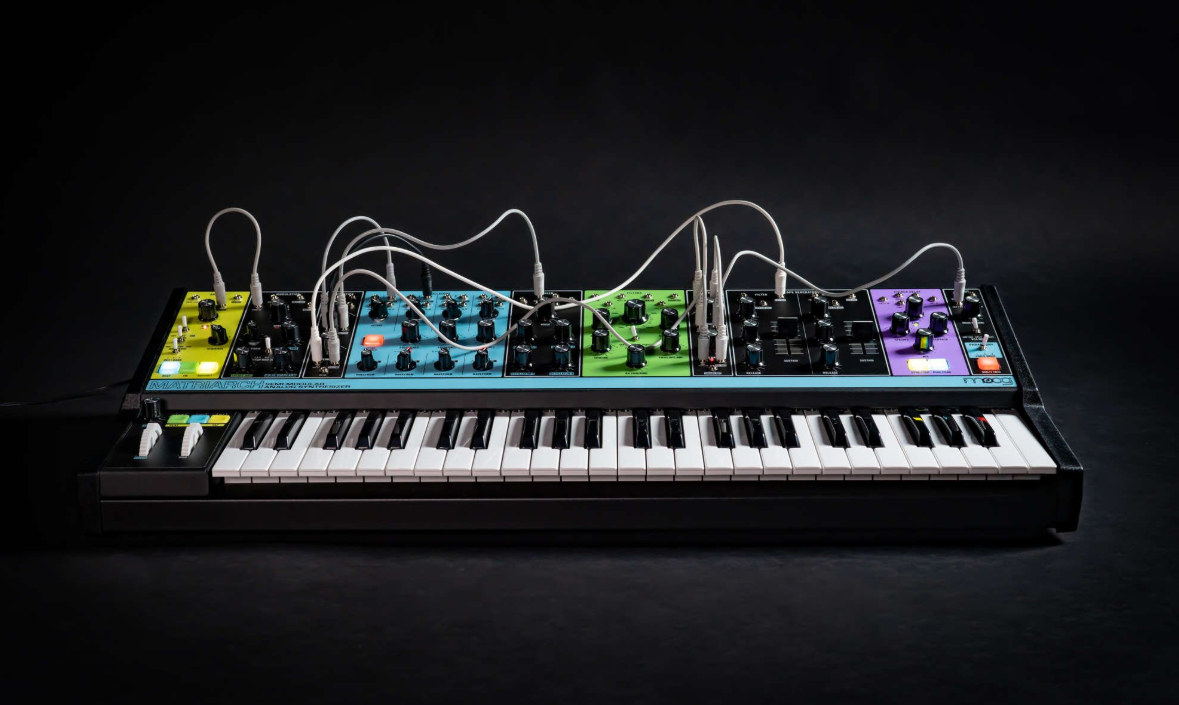

Matriarch のフィルターは、SERIES（シリーズ＝直列）、PARALLEL（パラレル＝並列）、STEREO（ステレオ） の 3 つの選択可能なモードのいずれかで動作します。FILTER MODE スイッチの現在の設定に応じて、VCF 1 は ハイパス または ローパス・ モードのいずれかで動作することができ、一方で VCF 2 は常に ローパス 動作を維持します。フィルター以降の信号経路ではステレオ対応となっています。
目次
- Filter Mode
- HP/LP (バンドパス・フィルター) - SERIESモード（スイッチ左）
- LP/LP (トゥルー・ステレオ) - STEREOモード（スイッチ中）
- HP/LP (ノッチ・フィルター) - PARALLELモード（スイッチ右）
Filter Mode
この 3 ポジション・スイッチを切り替えることで、VCF 1 と VCF 2 がどのように構成され、どのように相互作用するかを定義します。
HP/LP (バンドパス・フィルター) - SERIESモード（スイッチ左）

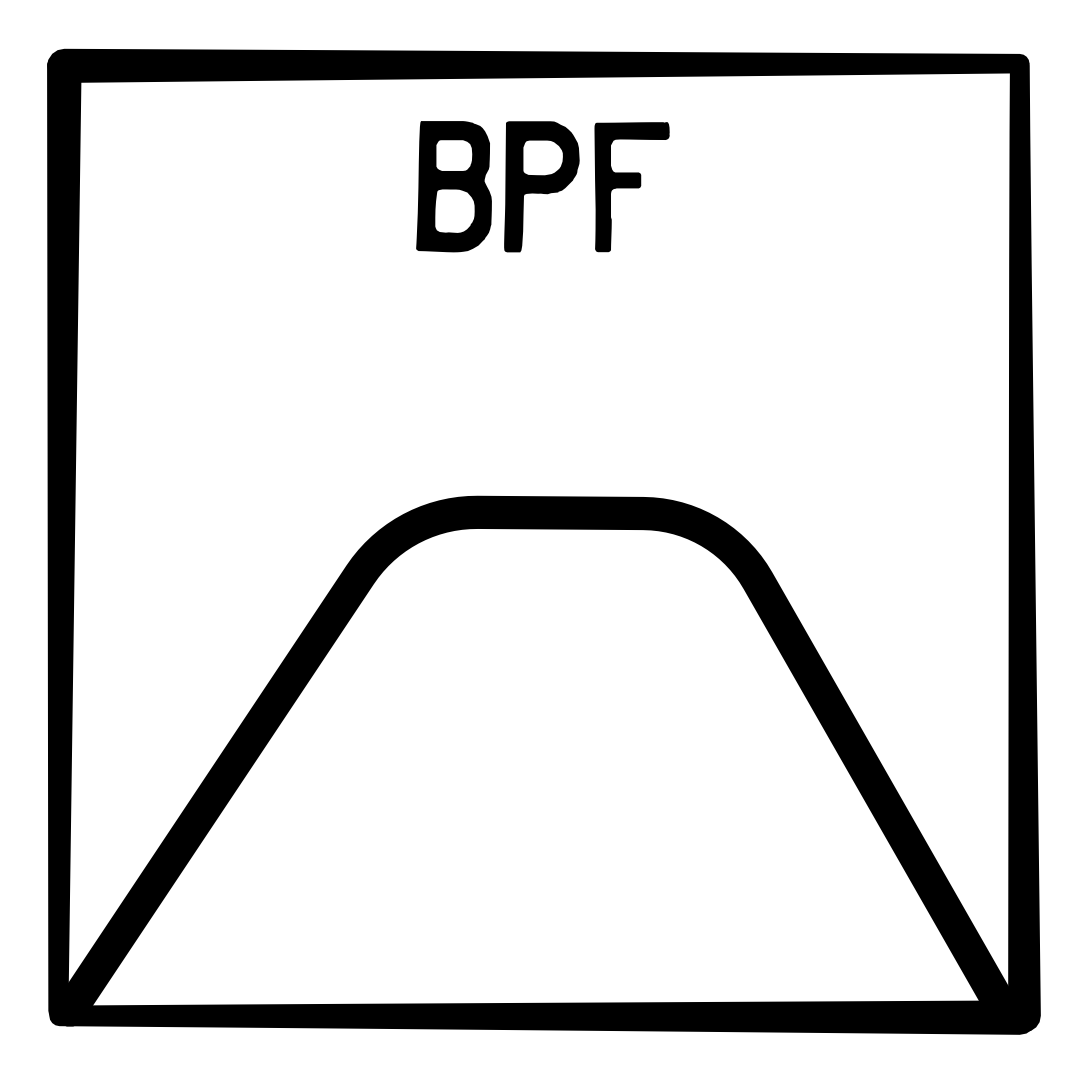

バンドパス・フィルター
シリーズ（直列）シグナルパス

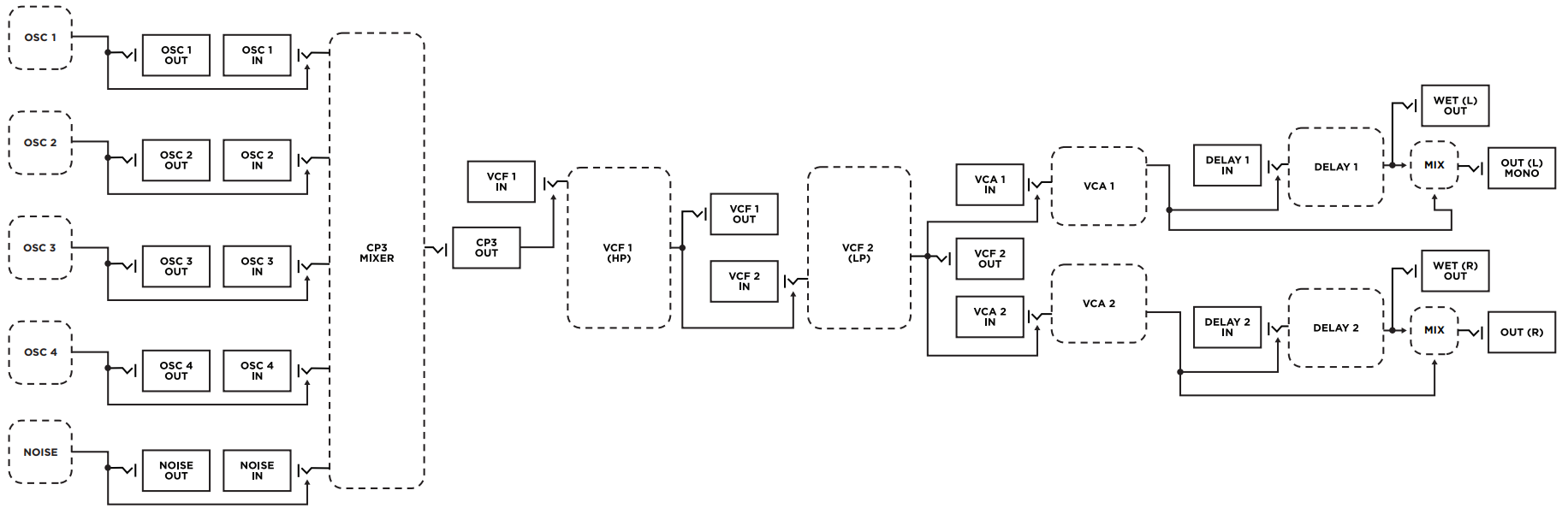

HP/LP シグナルフロー
LP/LP (トゥルー・ステレオ) - STEREOモード（スイッチ中）
このモードでは、VCF 1 と VCF 2 はそれぞれ独立したローパス・フィルターとして動作します。両方ともミキサー・モジュールから同一の信号を受け取ります。VCF 1 は VCA 1 に、VCF 2 は VCA 2 にルーティングされます。
これにより、出力まで完全に独立した トゥルー・ステレオ の信号経路が作られます。
トゥルー・ステレオ シグナルパス

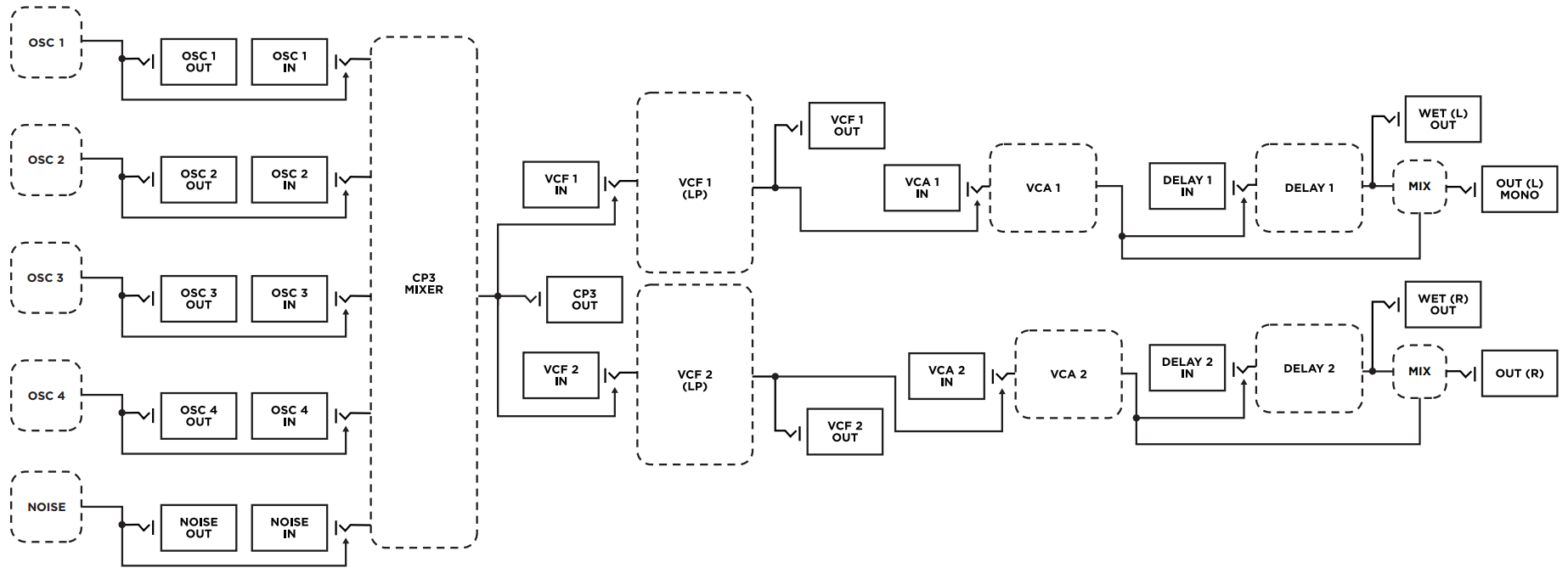

LP/LP シグナルフロー
HP/LP (ノッチ・フィルター) - PARALLELモード（スイッチ右）
このモードでは、VCF 1 は ハイパス・フィルターとして、VCF 2 はローパス・フィルターとして構成されます。両方ともミキサー・モジュールから同一の信号を受け取り、それぞれの出力は合成されてモノラル信号となり、VCA 1 と VCA 2 の両方に供給されます。

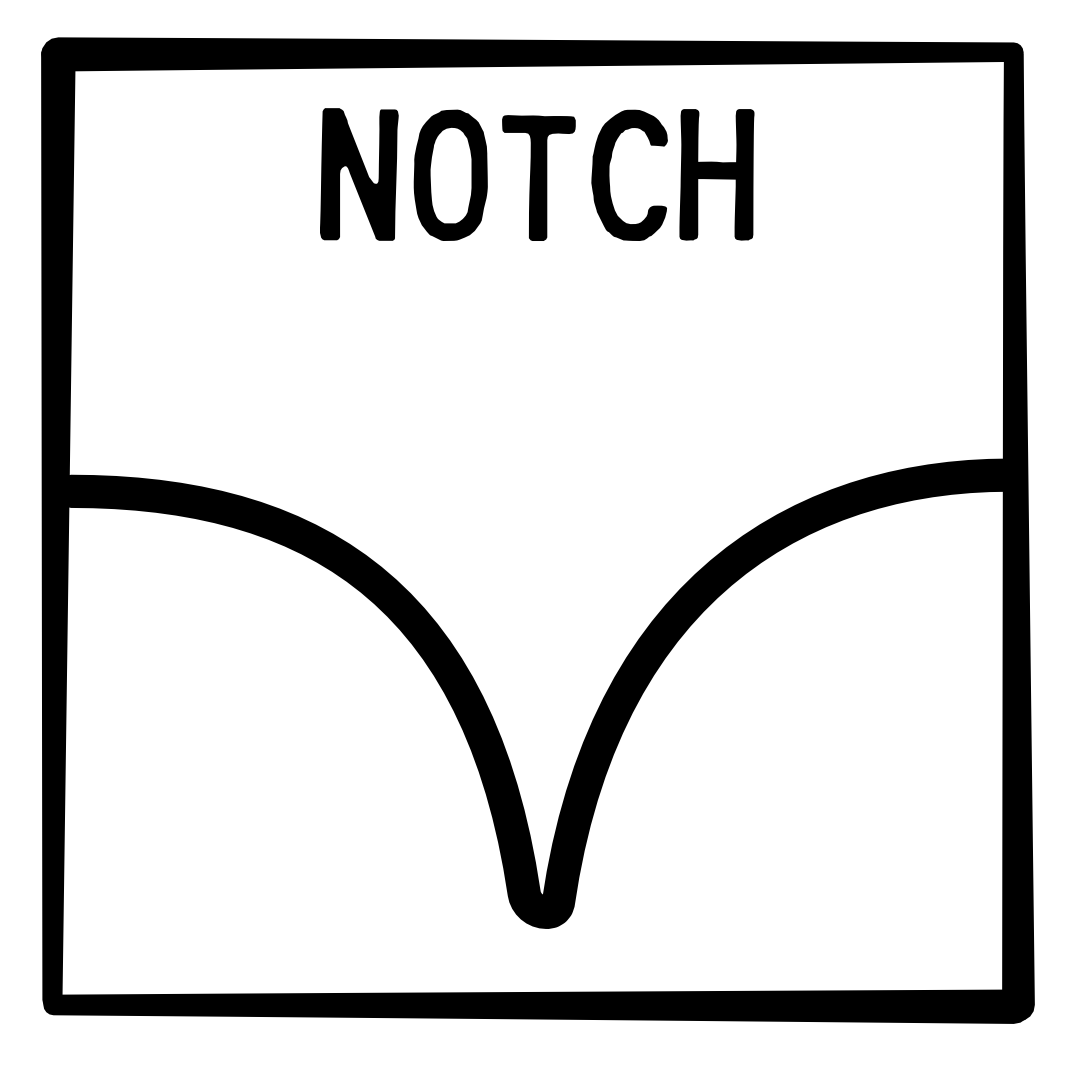

ノッチ・フィルター
パラレル（並列）シグナルパス
信号は独立して処理された後、合成されます。ハイパスとローパスを並列で処理することは、ノッチ・フィルターを作成するための基本となります。

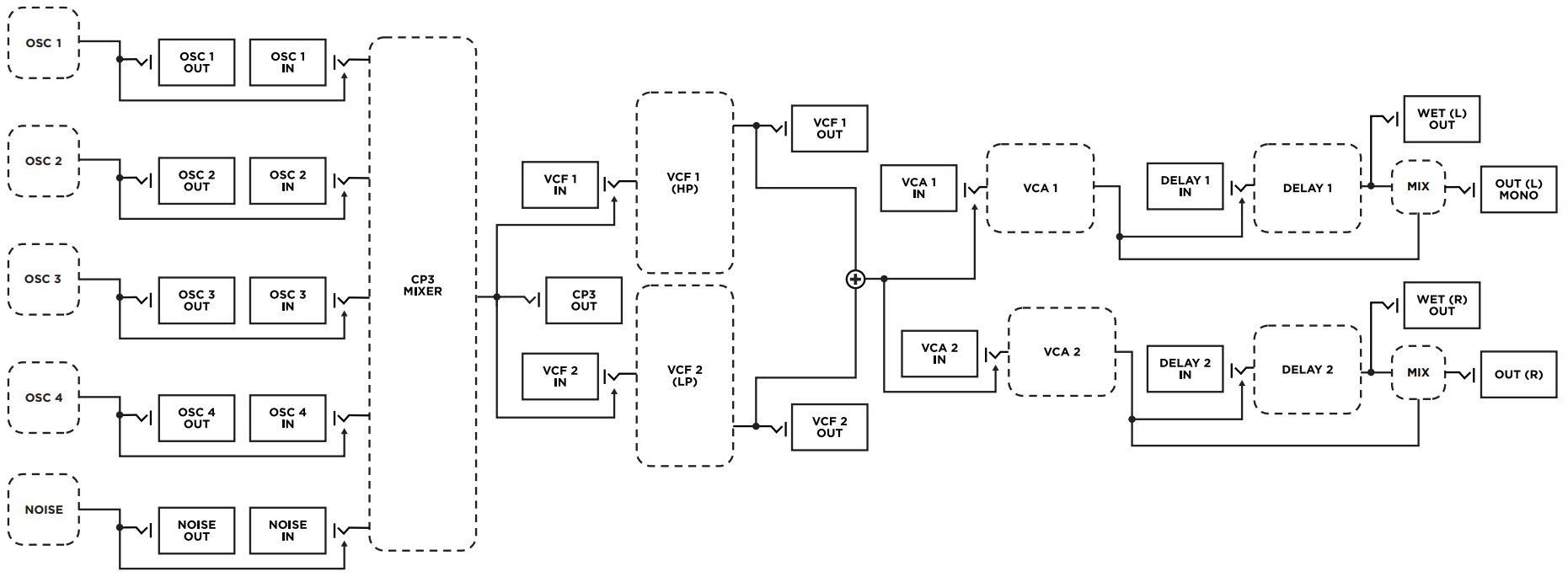

HP/LP シグナルフロー
